產品名稱：LDBJ9-40.5電流互感器

型號：LDBJ9-40.5

品牌：上海互凌

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

概述

LDBJ9-40.5電流互感器為觸頭盒式電流互感器，適用于額定頻率50Hz或60Hz、額定電壓35kV及以下的電力系統中，作電能計量、電流測量和繼電保護用，是專門為KYN61-40.5高壓開關柜而設計的。本產品符合IEC60044-1及GB1208《電流互感器》標準。

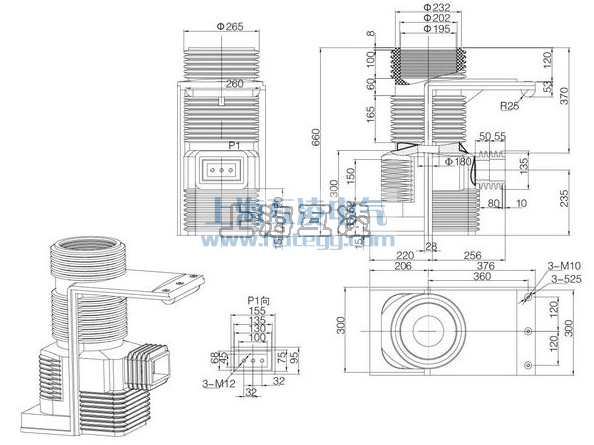

結構簡介

本型電流互感器為全封閉環氧樹脂澆注結構，其一次繞組的P1端被設置在觸頭盒內。

技術參數

1、額定絕緣水平：40.5/95/185kV
2、額定二次電流：5A、1A
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表1和表2
4、LDJ6-35污穢等級：Ⅱ級
5、產品局部放電水平符合GB1208《電流互感器》要求。

變比

額定一次電流(A)	準確級次組合	額定輸出(VA)	額定短時熱電流(Ith)(kA)	額定動穩定電流(Idyn) (kA)
200～300	0.2/10P10 0.5/10P10 0.2/10P20 0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.2/10P10/10P10	20/50 30/50 20/20 30/20 20/30/30 20/30/15 30/30/30	150I1n	375I1n



400			45	112.5
500			63	130
600
800	0.2/10P10 0.5/10P10 0.2/10P20 0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.2/10P10/10P10	30/50 50/50 40/30 50/30 30/40/40 30/40/20 40/40/40	80



1000～1200
1500
2000～3000			100	160

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
