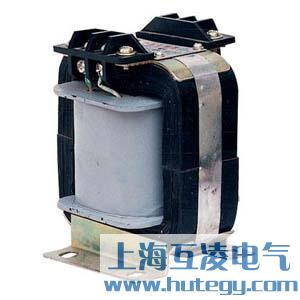

產品名稱：JDG4-0.5電壓互感器

型號：JDG4-0.5

品牌：上海互凌

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

JDG4-0.5電壓互感器結構

本型電壓互感器鐵心采用優質冷軋硅鋼片制成C型，一、二次繞組套在兩個C型鐵心的中柱上，出線頭均在接線座上引出，嚴禁超負荷運行。

電壓互感器JDG4-0.5簡介

電壓互感器和變壓器很相像，都是用來變換線路上的電壓。但是變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或兆伏安為計算單位；而電壓互感器變換電壓的目的，主要是用來給測量儀表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器，因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，最大也不超過一千伏安。

技術參數

額定電壓(V)		額定負荷(VA)			極限負荷(VA)
一次	二次	0.5級	1級	3級	極限負荷(VA)
380	100	15	25	50	100
500	100	15	25	50	100

產品名稱：
JDG4-0.5電壓互感器

型號：
JDG4-0.5

本公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的專業化企業，是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
