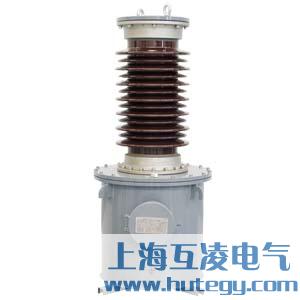

產品名稱：TYD35電壓互感器

型號：TYD35

品牌：上海互凌

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

TYD35電壓互感器原理

TYD35電容式電壓互感器系列產品適用于戶外額定電壓35kV，額定頻率50Hz的中性點有效接地系統中作電壓、電能測量及繼電保護，并可兼作載波通訊；

該產品由電容分壓器的中壓端子直接引入裝有電磁單元由中間變壓器、補償電抗器和阻尼器組成；

電容分壓器由瓷套、電容芯子、電容器油和金屬膨脹器組成。電容器芯子由若干個膜紙復合介質與鋁箔卷繞的元件串連而成，經真空浸漬處理。瓷套內灌注電容器油，并裝有金屬膨脹器補償油體積隨溫度的變化；

該系列互感器采用速飽和阻尼裝置，瞬變響應速度快并能可靠地阻尼鐵磁諧振；

二次出線盒內帶有載波通訊端子，并帶有過電壓保護間隙；

油箱外有油位表、出線盒、銘牌、放油塞、接地座；

產品優化了密封結構，具有良好的密封性能。

使用環境

最高氣溫：+40℃

最低氣溫：-30℃

日平均氣溫不超過+30℃(可提供特殊要求產品)

主要技術參數

序號	名稱	單位	數據
1	額定電壓	KV	35
2	額定頻率	Hz	50
3	相數		單相
4	一次繞組額定電壓	V	35000/√3
5	二次繞組額定電壓	V	100/√3
6	剩余繞組額定電壓	V	100/3
7	額定電容		0.1μF/0.02μF
8	剩余繞組極限負荷		3P/50KV
9	準確級		0.2(0.5)/3P
10	額定輸出	VA	50KV/50KV
11	總重	Kg	420

產品名稱：
TYD35電壓互感器

型號：
TYD35

本公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的專業化企業，是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
