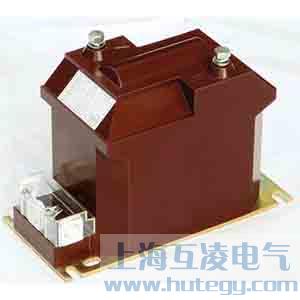

RZL-10電壓互感器外形尺寸圖說明書及接線方式

　　簡述

　　RZL-10電壓互感器為半封閉，外鐵芯結構，繞組為環氧樹脂全真空澆注全絕緣結構鐵芯采用優質硅鋼片疊裝而成互感器絕緣靠環氧樹脂產品體積小、重量輕，安裝僅占有限空間所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受潮一次繞組引出線端子的標志為A，X；二次繞組引出線端子的標志為a。x，均在澆注體上清晰標注在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。

　　RZL-10電壓互感器參數表

　　RZL-10電壓互感尺寸圖

　　RZL-10電壓互感器接線圖
